4303
|
|

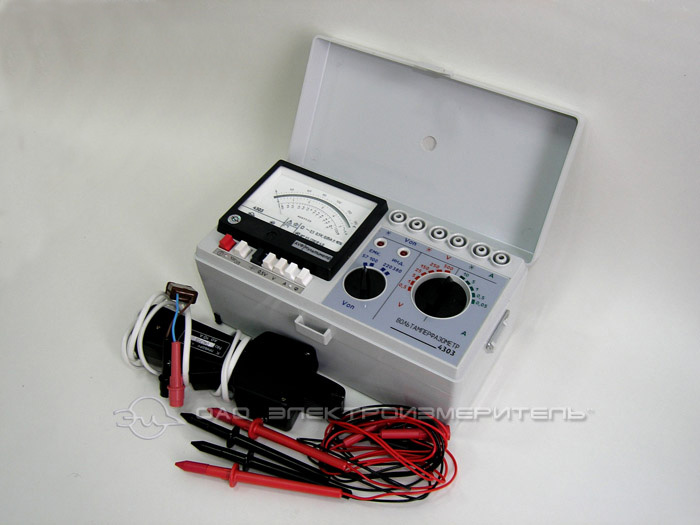

Прибор электроизмерительный многофукциональный4303 предназначен для измерений в электрических сетях общего назначения переменного тока частотой 50 Гц:
- среднеквадратического значения напряжения и силы переменного тока синусоидальной формы без разрыва цепи с помощью ндивидуальной вспомогательной части (трансформатор с размыкающимся магнитопроводом);
- угла сдвига фаз между током и напряжением или двумя напряжениями;
- коэффициента мощности в однофазных или трехфазных сетях переменного тока.
Кроме того, прибор предназначен для определения порядка чередования фаз в трехфазной системе напряжений.
|
|
технические характеристики
|
|
номер ТУ
|
ТУ У 33.2-00226098-23-2001
|
|
диапазоны измерений
|
|
сила переменного тока , мА (класс точности)
|
0...0,05 (10); 0...0,5 0...1 0...5 0...10 (2,5)
|
|
коэффициент мощности (класс точности)
|
1-0-1 (4,0)
|
|
переменное напряжение, В (класс точности)
|
0...0,5 0...1 0...5 0...25 (10); 0...150 0...250 0...500 (2,5)
|
|
углы сдвига фаз между напряжениями, град (класс точности)
|
180-0-180 (1,5)
|
|
углы сдвига фаз между напряжением и током, град (класс точности)
|
180-0-180 (1,5)
|
|
параметры |
|
питание
|
автономное (4 элемента 316) или от источника опорного напряжения |
|
размеры, мм
|
240х134х105 |
|
масса, кг
|
1,5 (2,7 - комплект поставки)
|
|
особенности
|
измерение силы тока производится с помощью клещевой приставки;
измерения тока 50 мА без разрыва цепи.
|
|
|
|
|
|
|
 |
|
