4333
|
|

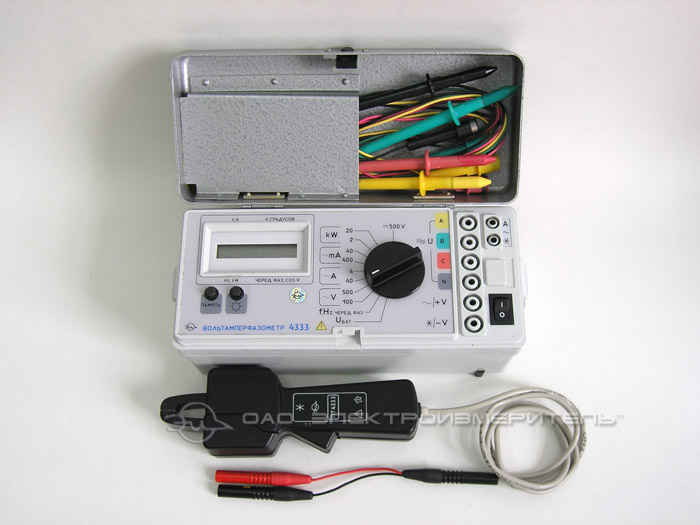

Многофункциональный цифровой вольтамперфазометр 4333 разработан на основе микропотребляющего 16-разрядного микроконтроллера семейства MSP430 фирмы Texas Instrument.
Высокая производительность микроконтроллера и наличие аппаратного перемножителя позволили реализовать алгоритмы, обеспечивающие правильное измерение действующих значений напряжения, тока и активной мощности в условиях искажения формы кривых напряжения и тока.
Прибор электроизмерительный многофункциональный цифровой вольтамперфазометр 4333 предназначен для измерения в электрических сетях переменного тока:
- среднеквадратического значения силы переменного тока (без разрыва цепи тока, с помощью индивидуальной вспомогательной части - трансформатора тока с размыкающимся магнитопроводом);
- среднеквадратического значения напряжения переменного тока;
- угла сдвига фаз между током и напряжением или двумя напряжениями;
- активной мощности;
- коэффициента мощности;
- частоты напряжения переменного тока.
Кроме того, прибор предназначен для измерения напряжения постоянного тока, а также индикации порядка чередования фаз трехфазного напряжения.
|
|
технические характеристики
|
|
номер ТУ
|
ТУ У 33.2-00226098-30-2006
|
|
диапазоны измерений
|
|
сила переменного тока, А (класс точности)
|
0...0,04 (5,0); 0...0,4 0...4 0...40 (1,0)
|
|
коэффициент мощности (класс точности)
|
1-0-1 (0,2)
|
|
постоянное наппряжение, В (класс точности)
|
0...500 (1,0)
|
|
переменное наппряжение, В (класс точности)
|
0...100 0...500 (1,0)
|
|
угол сдвига фаз между напряжением и током, град (класс точности)
|
180-0-180
|
|
параметры |
|
рабочая температура
|
от -10 до +40°С
|
|
питание
|
3 элемента типа 316, ток потребления не более 5 мА
|
|
размеры, мм
|
240х110х110 |
|
масса, кг
|
1,5(2,7 комплекта поставки)
|
|
особенности
|
функция запоминания результатов на дисплее после отключения цепи
|
|
|
|
|
|
|
 |
|
