4306

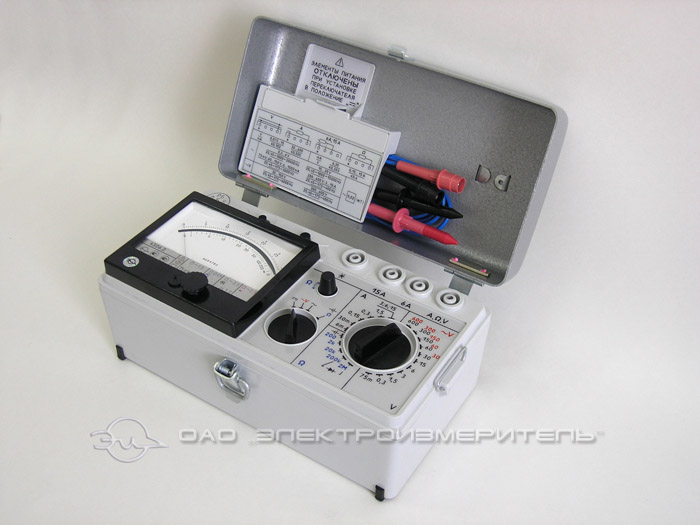

Прибор электроизмерительный многофукциональный 4306 с автоматической защитой от перегрузок выпускается в четырех модификациях и применяется при ремонте и эксплуатации технических средств железнодорожного транспорта, в т.ч. устройств сигнализации, централизации и блокировки:
  • 4306.1 - механический и электронный поводок;
  • 4306.1 УХЛ1.1 - механический и электронный поводок, расширенный температурный диапазон применения;
  • 4306.2 - механический поводок;
  • 4306.2 УХЛ1.1. - механический поводок, расширенный температурный.

  • Предназначен для измерений:
  • силы и напряжения постоянного тока, в т.ч. силы и напряжения сигналов кодовых рельсовых цепей (в форме однополярных прямоугольных импульсов - с помощью механического поводка);
  • среднеквадратического значения напряжения и силы переменного тока синусоидальной и несинусоидальной форм с коэффициентом искажений до 30%, в т.ч. среднеквадратического значения силы и напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50 и 75 Гц ( без учета пауз между импульсами - с помощью механического и электронного поводка), среднеквадратического значения силы и напряжения переменного тока сигналов тональных рельсовых цепей с амплитудой манипуляций 8 или 12 Гц в диапазоне 420-5555 Гц и фазоманипулированных сигналов на частоте 175 Гц;
  • сопротивления постоянному току.
технические характеристики

номер ТУ

ТУ У 33.2-00229068-25-2001

диапазоны измерений

сила постоянного тока , А (класс точности)

0...0,006 0...0,03 0...0,15 0...0,3 0...1,5 0...3 0...6 0...5 (1,5)

сила переменного тока , А (класс точности)

0...0,006 0...0,03 0...0,15 0...0,3 0...1,5 0...3 0...6 0...15 (2,5)

постоянное напряжение, В (класс точности)

0...0,075 0...0,03 0...1,5 0...3 0...6 0...15 0...30 0...60 0...150 0...300 0...600 (1,5)

переменное напряжение, В (класс точности)

0...60 0...150 0...300 0...600 (с электронным преобразователем СКЗ)(2,5); 0...30 0...60 0...150 0...300 0...600 (без электронного преобразователя СКЗ)(2,5)

параметры

питание

автономное (3 элемента 316 по 1,5 В)

размеры, мм

240х140х140

масса, кг

1,5
