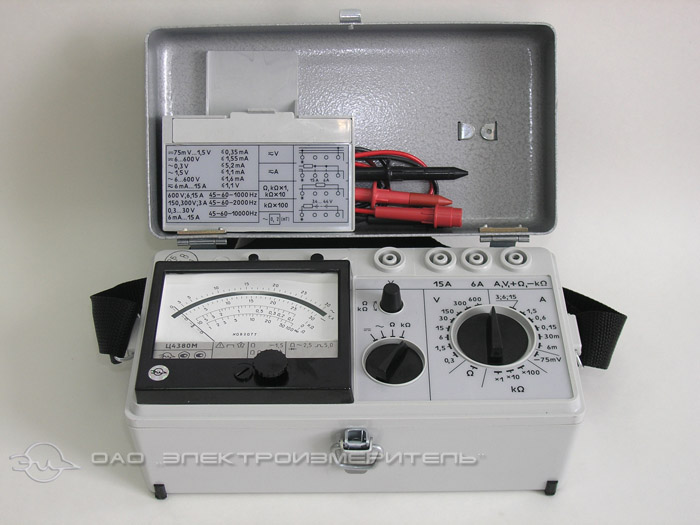

Ц4380М
|
|
Прибор электроизмерительный многофункциональный 4380М с автоматической защитой от электрических перегрузок предназначен для измерения:
- силы и напряжения постоянного тока;
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
- силы и напряжения импульсного тока постоянного и переменного направления (длительность импульсов от 0,21 до 0,62 с, длительность пауз от 0,11 до 0,81 с, форма огибающей импульсов близка к прямоугольной);
- сопротивления постоянному току в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями.
|
|
технические характеристики
|
|
номер ТУ
|
ТУ У 13566542.002-98
|
|
диапазоны измерений
|
|
сила постоянного тока , А (класс точности)
|
0...0,006 0...0,03 0...0,15 0...0,6 0...1,5 0...3 0...6 0...15 (1,5)
|
|
сила переменного тока , А (класс точности)
|
0...0,006 0...0,03 0...0,15 0...0,6 0...1,5 0...3 0...6 0...15 (2,5)
|
|
сила импульсного тока постоянного и переменного направления, А
|
0...0,006 0...0,03 0...0,15 0...0,6 0...1,5 0...3 0...6 0...15 (5)
|
|
постоянное напряжение, В (класс точности)
|
0...0,075 0...0,03 0...1,5 0...6 0...15 0...30 0...150 0...300 0...600 (5)
|
|
переменное напряжение, В (класс точности)
|
0...0,03 0...1,5 0...6 0...15 0...30 0...150 0...300 0...600 (2,5)
|
|
сопротивление постояному току, кОм (класс точности)
|
0,001...0,1 0,1...10 1...100 10...1000 (2,5)
|
|
напряжение импульсного тока постоянного направления, В (класс точности)
|
0...0,075 0...0,03 0...1,5 0...6 0...15 0...30 0...150 0...300 0...600 (5)
|
|
напряжение импульсного тока переменного направления, В (класс точности)
|
0...0,03 0...1,5 0...6 0...15 0...30 0...150 0...300 0...600 (5)
|
|
параметры |
|
питание
|
автономное (3 элемента 316) |
|
размеры, мм
|
245х145х115 |
|
масса, кг
|
1,5
|
|
особенности
|
защита от электрических перегрузок
|
|
|
|
|
|
|
 |
|
